صمام فراشة ويفر; يتم إنتاج صمام فراشة الرقاقة لحماية النظام من فرق الضغط ثنائي الاتجاه في السائل في النظام. يمنع صمام الختم التدفق العكسي في النظام. يتم استخدامه ضمن مبدأ العمل الأساسي. نظرًا لأن لديها مساحة استخدام واسعة ، فمن الممكن مراقبة هذه الصمامات في مناطق مختلفة.
يعمل الصمام ذو الأسطح ذات الشفة المسطحة مع حشية محكمة الإغلاق على السطح. يتم وضع القرص في الحشية ، وبالتالي ، يتم توفير الحماية في النظام ضد فرق الضغط ثنائي الاتجاه. يتميز صمام فراشة ويفر ، الذي يلفت الانتباه بميزاته المبتكرة ، بهيكل يتيح استخدامه على المدى الطويل.
ما هو صمام الفراشة ويفر وماذا يفعل؟
يعتبر صمام الفراشة الويفر ، الذي يلفت الانتباه بمميزاته العديدة ، أحد أنواع صمامات الفراشة ذات التصميم الوطني. بفضل أبعادها المدمجة ، تتيح هذه الأنواع من الصمامات الاستخدام العملي وتوفر أيضًا حماية فعالة للنظام. إنه مصمم أساسًا لحماية النظام من اختلاف الضغط ثنائي الاتجاه الذي قد يحدث في السائل في النظام.
الخصائص العامة لهذا النوع من الصمامات هي كما يلي;

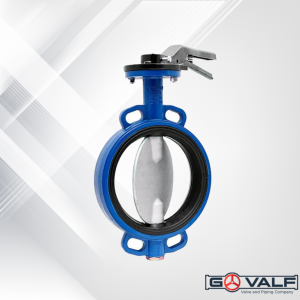

ما هو صمام الفراشة ويفر
يوفر صمام فراشة الفراشة ، وهو نوع من صمامات الفراشة ، إحكامًا أثناء التدفق ويمنع التسرب بسبب اختلاف الضغط في النظام. مهمتها مهمة وبالتالي فإن هذه الصمامات ضرورية في العديد من المجالات. نظرًا لأن كل منتج مجهز بمواد قرص مختلفة ، فإنه يحتوي على مبدأ عمل مضغوط.
تم تصميمه وفقًا لمعيار EN 593 ، كما أن المنتج لديه نوع اتصال ISO 7005-1 EN 1092-1 من نوع رقاقة. من المعروف أنها تستخدم في العديد من المجالات مثل خطوط المياه الساخنة والباردة وأنظمة معالجة المياه والمناطق الصناعية.
ماذا يفعل صمام الفراشة ويفر؟
صمام فراشة ويفر هو نوع من الصمامات مع ميزة الختم. يساهم في التدفق المنتظم للنظام. بالإضافة إلى ذلك ، فإنه يمنع التسرب في التدفق في النظام من خلال ميزة الختم الخاصة به. تشتمل صمامات فراشة الرقاقة عمومًا على الميزات التالية:
تجعل ميزات المنتج هذا النوع من الصمامات مفضلاً في العديد من المجالات. بالإضافة إلى ذلك ، مع هيكله المتين ، فإن صمام فراشة ويفر له استخدام طويل الأمد.
أين يستخدم صمام الفراشة ويفر؟
يمكن استخدام صمام الفراشة الويفر في مناطق مختلفة ومستويات السوائل حيث يتمتع بميزة مبتكرة. يمكن سرد بعض المناطق التي تستخدم فيها هذه الصمامات بشكل متكرر على النحو التالي:
صمام فراشة ويفر ، الذي يجذب الانتباه مع مساحة استخدامه الواسعة ، يجعل الأداء العالي ممكنًا بفضل ميزاته المبتكرة. بالإضافة إلى ذلك ، فهو مصمم للاستخدام لفترة طويلة.
معايير الإنتاج
DN40 ← DN600
PN 6-10-16 فئة 150
تصميم EN 593
رقاقة التوصيل ISO 7005-1 EN 1092-1
الأبعاد وجهًا لوجه EN 558 Series 20
بمناسبة EN 19
اختبارات EN 12266-1
طلاء مسحوق الطلاء الالكتروستاتيكي
DN350 وما فوق العصر الصناعي الايبوكسي
الميزات
مجهزة بمواد قرص مختلفة وخيارات حشية EPDM و NBR و VITON ، يمكن استخدامها في أنواع السوائل المختلفة والتطبيقات المختلفة. DN350 وما فوق صمامات الفراشة ؛ الجزء الداخلي من جسم الصمام مفلكن بمطاط EPDM (إلاستومر).
بالمقارنة مع أنواع الصمامات الأخرى ، فهي تتميز بخفة الوزن وسهولة التركيب ومزايا التكلفة مع أبعادها المدمجة.
تم تصميم تصميم القلاب لخلق ضغط أدنى وكعمود مزدوج.
DN350 وما فوق لها تصميم عمود واحد.
الأسطح الداخلية والخارجية لجسم الصمام مطلية بطلاء إيبوكسي مرتبط بالاندماج الكهروستاتيكي (FBE) / مسحوق إيبوكسي مخبوز. إنه يوفر عملية خالية من المشاكل وعمرًا أطول في الظروف القاسية. إنه DN350 وما فوق الايبوكسي الصناعي الرطب.
سماكة طلاء أعلى متوفرة عند الطلب.
قطر DN 350 وما فوق مزود بصندوق تروس قياسي ، وقطر DN 300 وأقل يتم تسليمه اختياريًا بصندوق تروس ، لذلك يتم تزويدهم برافعة يدوية.
يتم تركيب المشغلات الكهربائية أو الهوائية مباشرة على الحافة العلوية للصمام (ISO 5211). لا توجد فواصل إضافية مطلوبة.
لا توجد مشكلة في التركيب في معايير شفة PN6-10-16 و Class 150.
من السهل للغاية الحفاظ عليها.
أربعة عروات نصفية مثبتة بالفلنجة تضمن وضع الصمام الصحيح أثناء التجميع
تم تشكيل جسم الصمام والقرص بدقة عالية ، مما ينتج عنه عزم دوران تشغيل منخفض وعمر خدمة طويل.
نطاق التطبيق
خطوط المياه الساخنة والباردة.
خطوط الأنابيب
محطات معالجة المياه y محطات الضخ والخزانات
تطبيقات مياه البحر
محطات توليد الكهرباء (خطوط أنابيب مياه التبريد)
صناعة
الحرارة
+120 درجة مئوية (EPDM)
+100 درجة مئوية (NBR)
+180 درجة مئوية (فيتون)
